Hydraulic – Low Clearance

STEALTHXLCTVERSA


STEALTH

  • Low Clearance
  • Dual Pistons Increase Bolting Speed
  • Increased Safety with Hands Free Option
  • Simultaneous Bolting

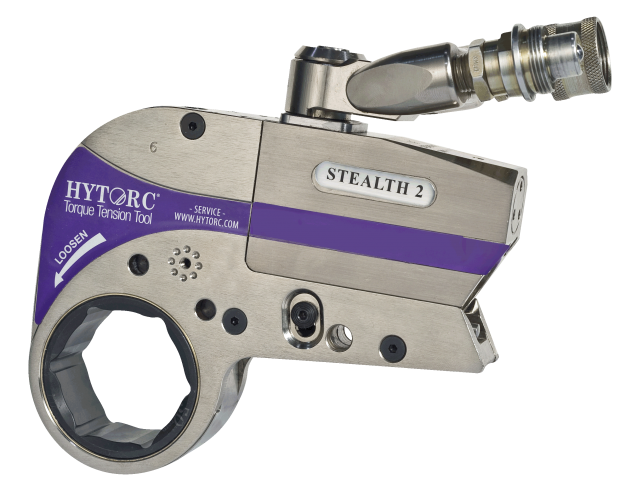

Hytorc STEALTH Torque Wrench

Hytorc STEALTH Torque Wrench Dimensional DiagramHytorc Stealth Torque Wrench Exploded View

STEALTHSTEALTH-2STEALTH-4STEALTH-8STEALTH-14STEALTH-22STEALTH-36
TORQUE-min (ft.lbs)2786041,1992,1053,2504,917
TORQUE-max (ft.lbs)1m8694,0207,98414,25521,87534,722
BOLT LOAD-max (lbs)162,300275,700379,700586,000693,800842,900
STUD (inch)1.08-1.731.73-2.071.85-2.302.53-3.443.56-4.394.27-5.59
TORQUE ACCURACY (%)±2.5±2.5±2.5±2.5±2.5±2.5
BOLT LOAD
Accuracy Clamp (%)
±5±5±5±5±5±5
WIDTH 1 (inch)1.251.662.082.52.913.39
WIDTH 2 (inch)1.58-1.692.00-2.052.33-2.382.79-2.923.16-3.223.64-3.70
HEIGHT (inch)4.215.436.47.949.2310.78
LENGTH (inch)5.536.5889.3310.8512.66
RADIUS (inch)1.08-1.731.73-2.071.85-2.302.53-3.443.56-4.394.27-5.59
TORQUE CONVERSION CHARTpdfpdfpdfpdfpdfpdf


RETURN TO TOP


XLCT

  • One Way Ratchet
  • Low Clearance
  • 24-degree nut turn per stroke
  • Ideal for high torque or loosening of highly corroded fasteners

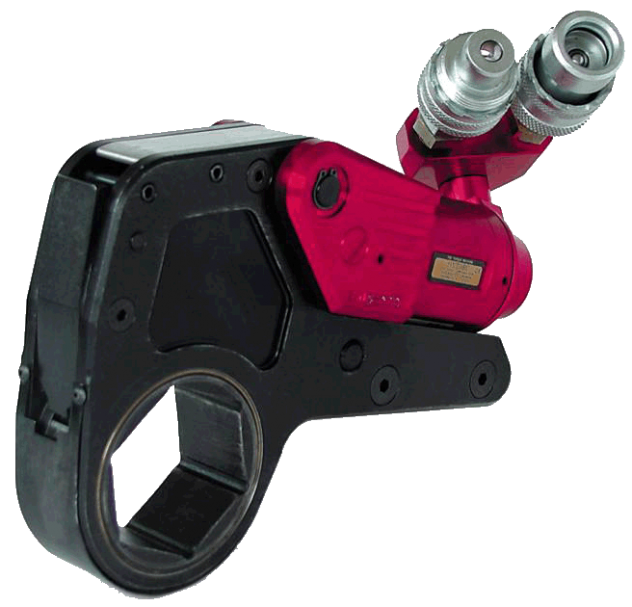

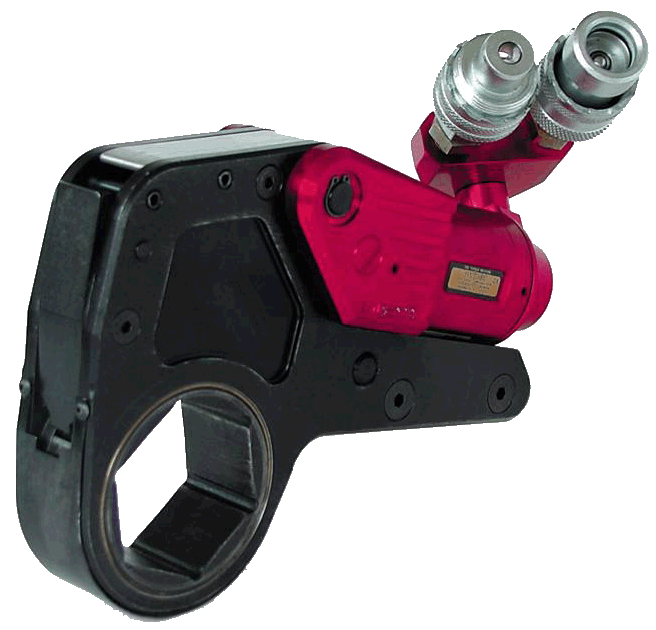

Hytorc XLCT Torque Wrench

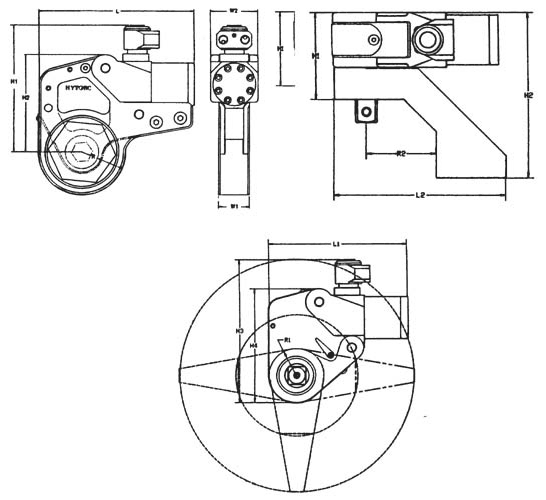

Hytorc XLCT dimensional drawingHytorc XLCT Torque Wrench Exploded View

XLCT2XLCT4XLCT8XLCT14XLCT30XLCT
HEX-TOOL
TORQUE-min (ft.lbs)2435801,1432,0104,579
TORQUE-max (ft.lbs)1,6873,8558,15113,40030,986
LENGTH (inch)6.308.4010.5012.6516.80
A1 (inch)5.257.208.409.7012.30
A2 (inch)4.005.405.708.0010.70
WIDTH 1 (inch)1.251.602.102.453.25
WIDTH 2 (inch)1.952.603.253.905.20
FROM (inch)3/411-7/82-5/83-1/8
TO (inch)2-3/82-9/163-1/84-5/86-1/8
SQUARE-DRIVE
LENGTH 1 (inch)5.757.708.6011.5015.30
LENGTH 2 (inch)6.008.0010.0012.0016.00
HEIGHT 1 (inch)3.054.105.106.108.20
HEIGHT 2 (inch)5.807.759.7011.6015.50
HEIGHT 3 (inch)6.008.209.6511.2014.25
HEIGHT 4 (inch)4.756.357.909.5012.70
RADIUS 1 (inch)1.151.501.902.253.00
RADIUS 2 (inch)2.503.254.504.906.50
SQ (inch)3/411-1/21-1/22-1/2
TORQUE CONVERSION CHARTpdfpdfpdfpdfpdf


RETURN TO TOP


VERSA

  • Three-Moving Part Technology
  • Low Clearance
  • Quick exchange hex drive to square drive
  • Uniswivel hose to avoid kinks

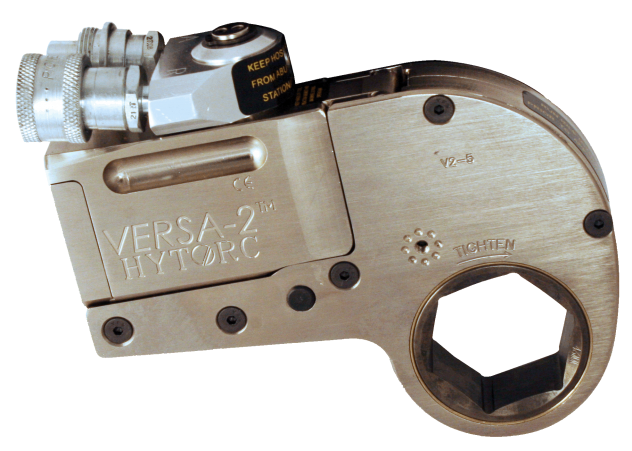

Hytorc VERSA Torque Wrench

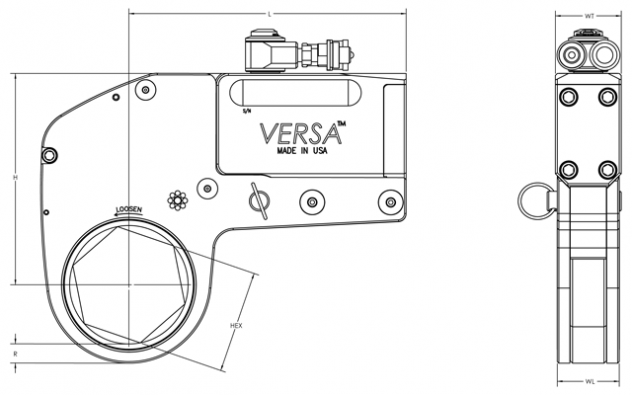

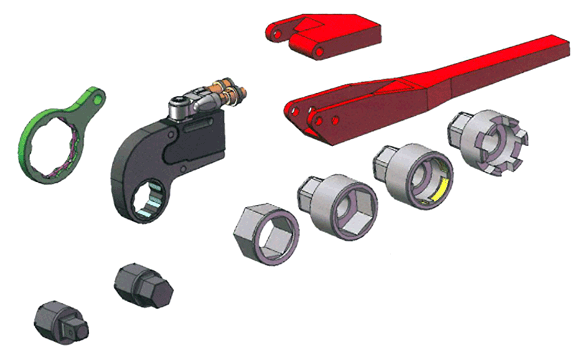

Hytorc VERSA dimensional diagramHytorc VERSA Torque Wrench Exploded View

VERSAVERSA-1VERSA-2VERSA-4VERSA-8VERSA-14VERSA-20VERSA-30
TORQUE-min (ft.lbs)1402616541,3502,1943,2055,394
TORQUE-max (ft.lbs)1,0001,9204,5028,99815,01122,11236,777
HEX RANGE (inch)1 to 1-13/191 to 2-3/81-7/16 to 3-1/82 to 3-7/82-3/4 to 4-5/82-15/16 to 53-3/8 to 6-1/2
TORQUE CONVERSION CHARTpdfpdfpdfpdfpdfpdfpdf
